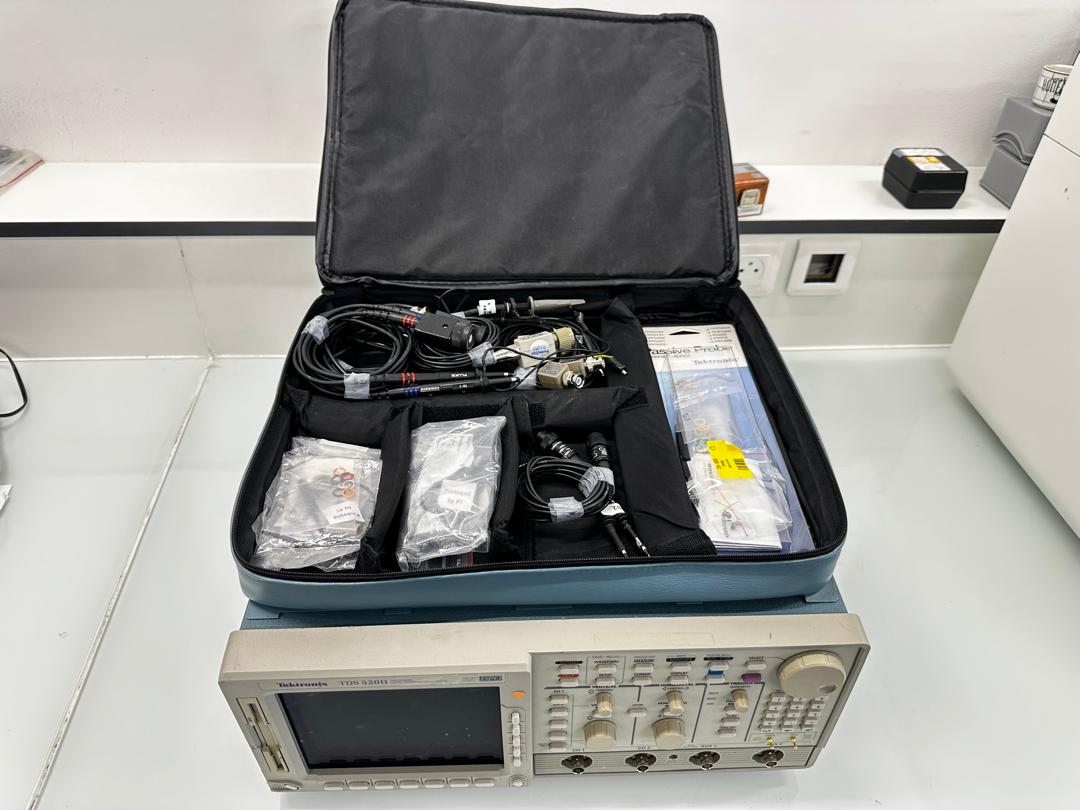

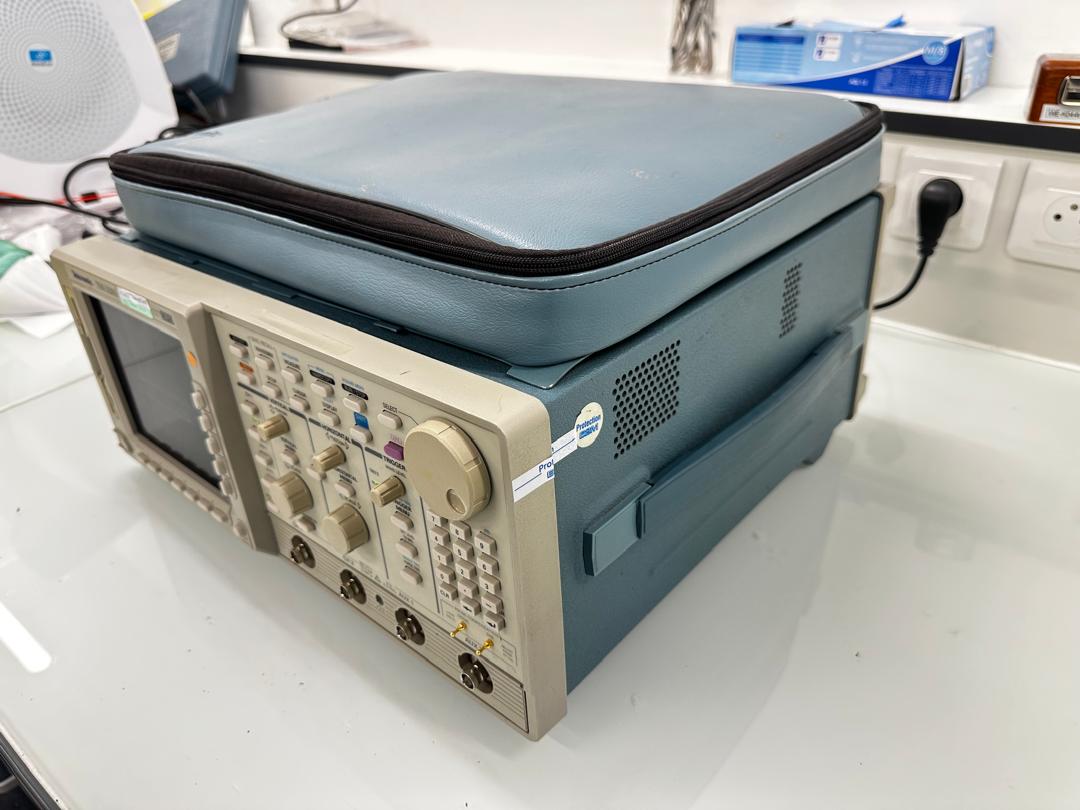

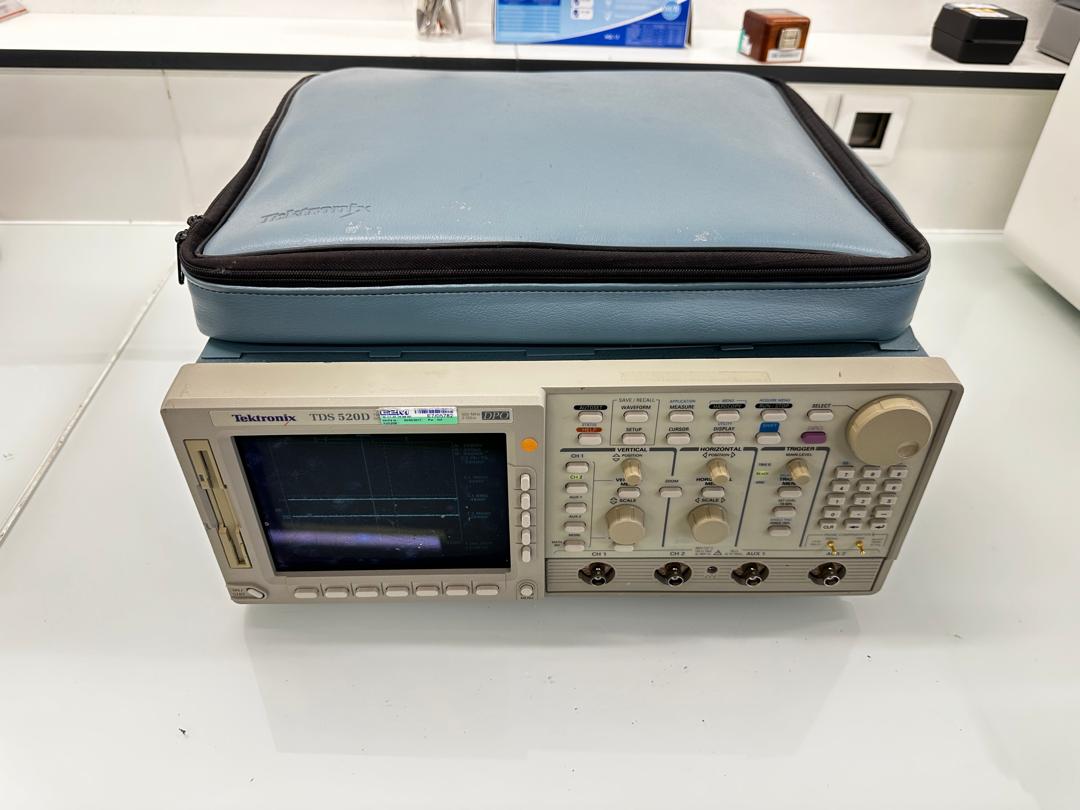

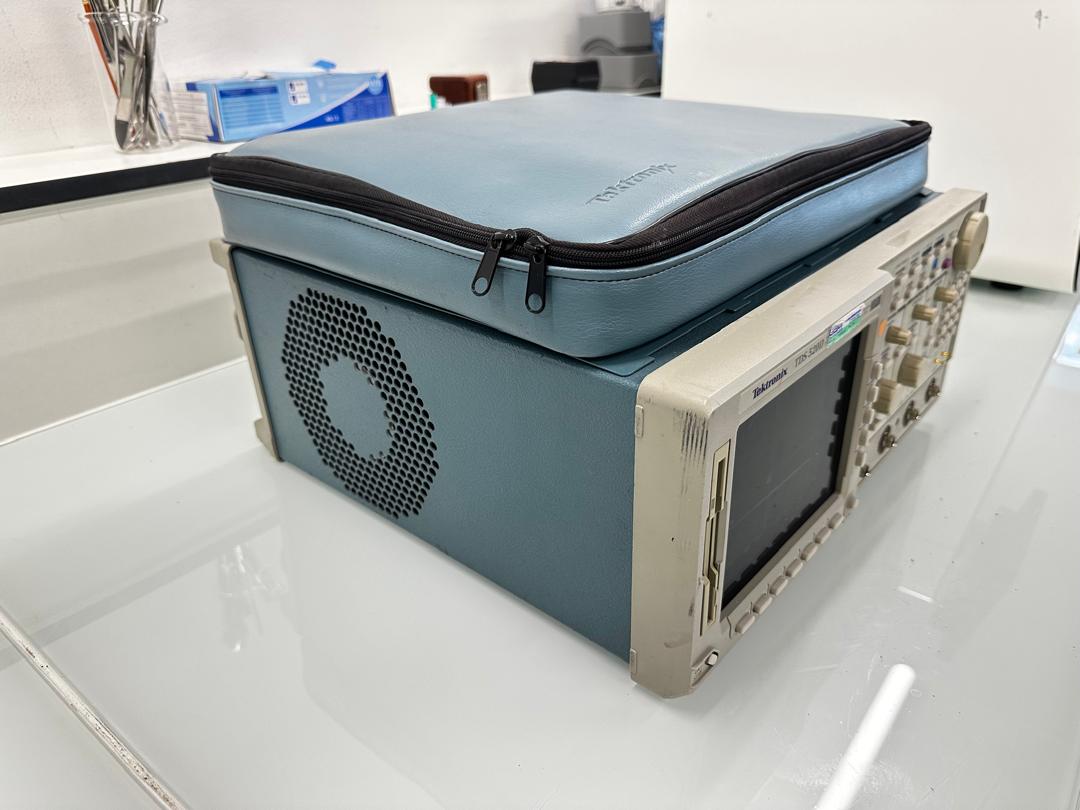

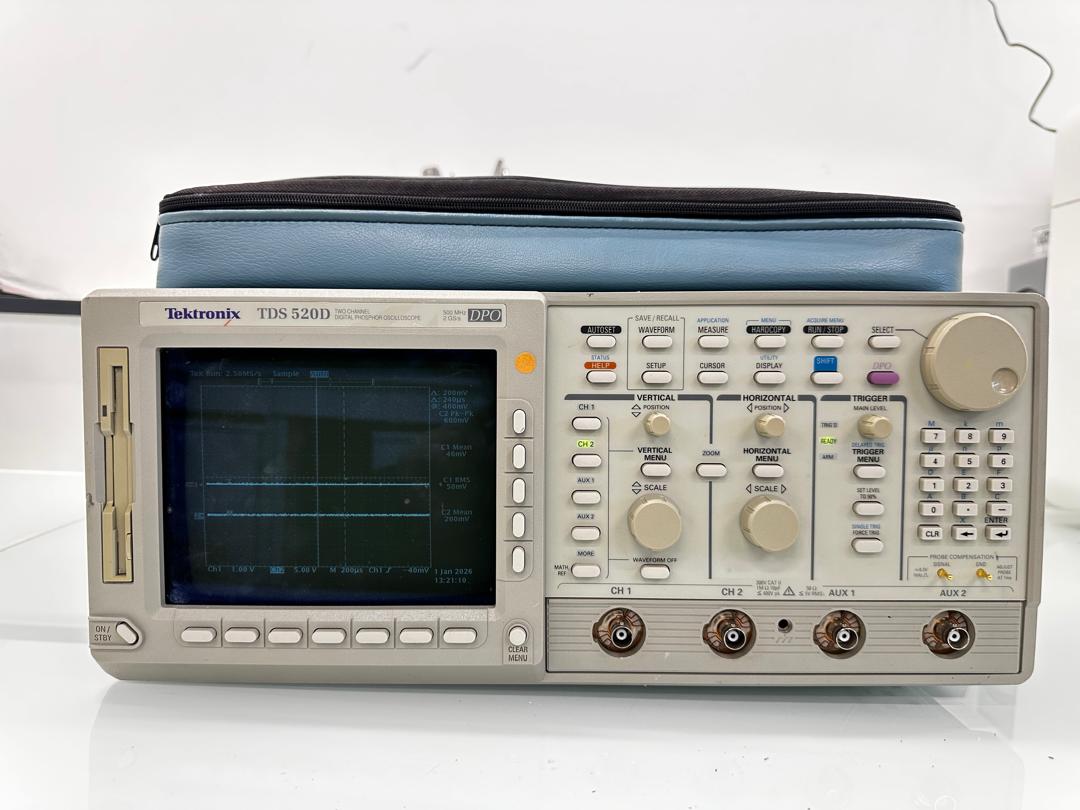

Oscilloscope numérique Tektronix TDS 520D
DESCRIPTION :
L’oscilloscope numérique à phosphore Tektronix TDS520D est l’un des premiers de la gamme TDS, conçue pour répondre aux besoins actuels et futurs en matière de conception et de débogage électroniques avancés. Les oscilloscopes numériques à phosphore offrent une nouvelle dimension d’analyse, simplifiant considérablement le traitement des signaux complexes – une analyse qu’il faut voir pour le croire. Ils capturent, stockent, affichent et analysent en temps réel trois dimensions d’information du signal : l’amplitude, le temps et la distribution de l’amplitude dans le temps. Cette troisième dimension permet d’interpréter la dynamique du signal, notamment les variations instantanées et la fréquence d’occurrence, affichées sous forme d’informations quantitatives d’intensité.
INFORMATIONS DE LIVRAISON :
- Les frais de transport, de livraison, d’installation, de montage, etc., sont facturés séparément. Veuillez nous contacter.
GARANTIE :
- Garantie 3 mois.
Caractéristiques de performance :
- Format : Table
- Bande passante : 500 MHz
- Nombre de canaux : 2
- Canaux simultanés : 2
- Fréquence d’échantillonnage maximale simultanée par canal : 1 GS/s
- Fréquence d’échantillonnage maximale par canal : 2 GS/s
- Bande passante maximale par prise de vue : 500 MHz
- Longueur d’enregistrement maximale : 50 000 points/s Sensibilité verticale : 1 mV/div
- Sensibilité verticale maximale : 10 V/div
- Temps de montée : 700 ps
- Nombre de bits : 8 bits
- Impédance d’entrée : 1 MΩ
- Impédance d’entrée (alternative) : 50 Ω
- Couplage d’entrée : AC, DC, GND
- Tension d’entrée maximale : 400 Vrms
- Base de temps principale (minimum) : 500 ps/div
- Base de temps principale (maximum) : 10 s/div
- Précision de la base de temps : 0,0025 %
- Source de déclenchement : Externe, Interne
- Modes de déclenchement : Auto, Front, Logique, Normal, Impulsion, Unique
- Délai de déclenchement minimal : 16 ns
- Délai de déclenchement minimal (glitch) : 1 ns

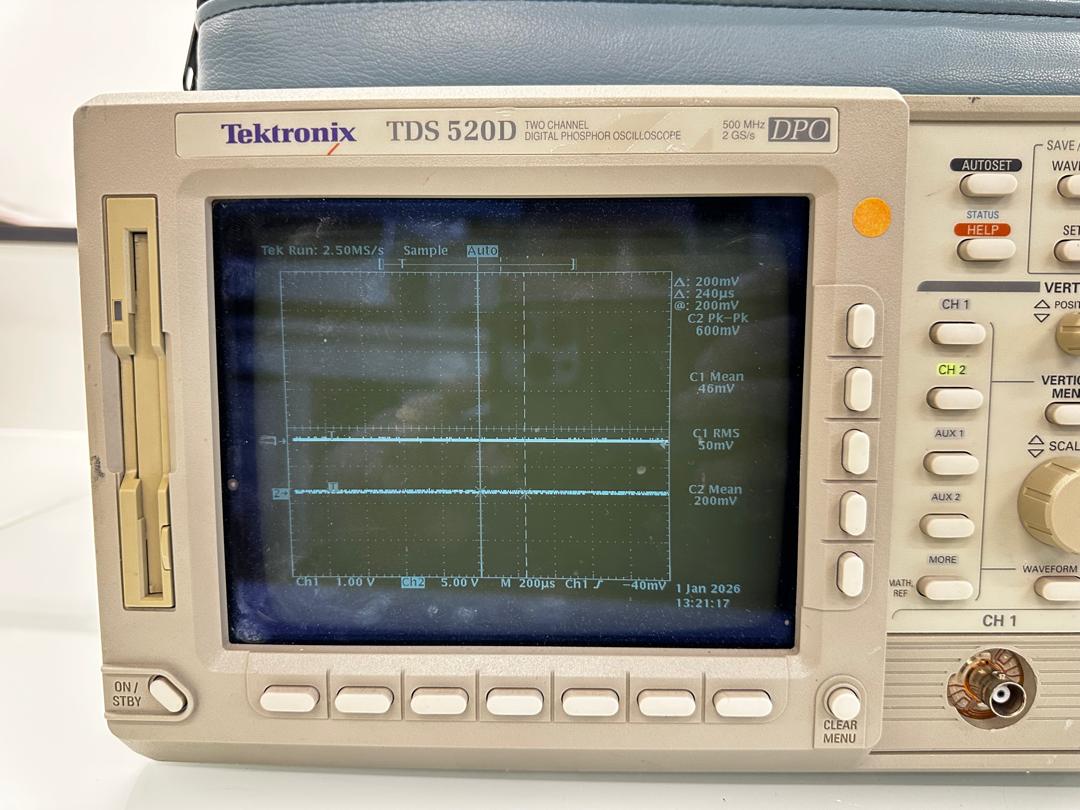

- Type d’affichage : LCD
- Taille de l’écran : 17,78 cm
- Modes d’affichage : Points, Persistance, Vectoriel
- Programmabilité/Connectivité
- Interface utilisateur : Propriétaire

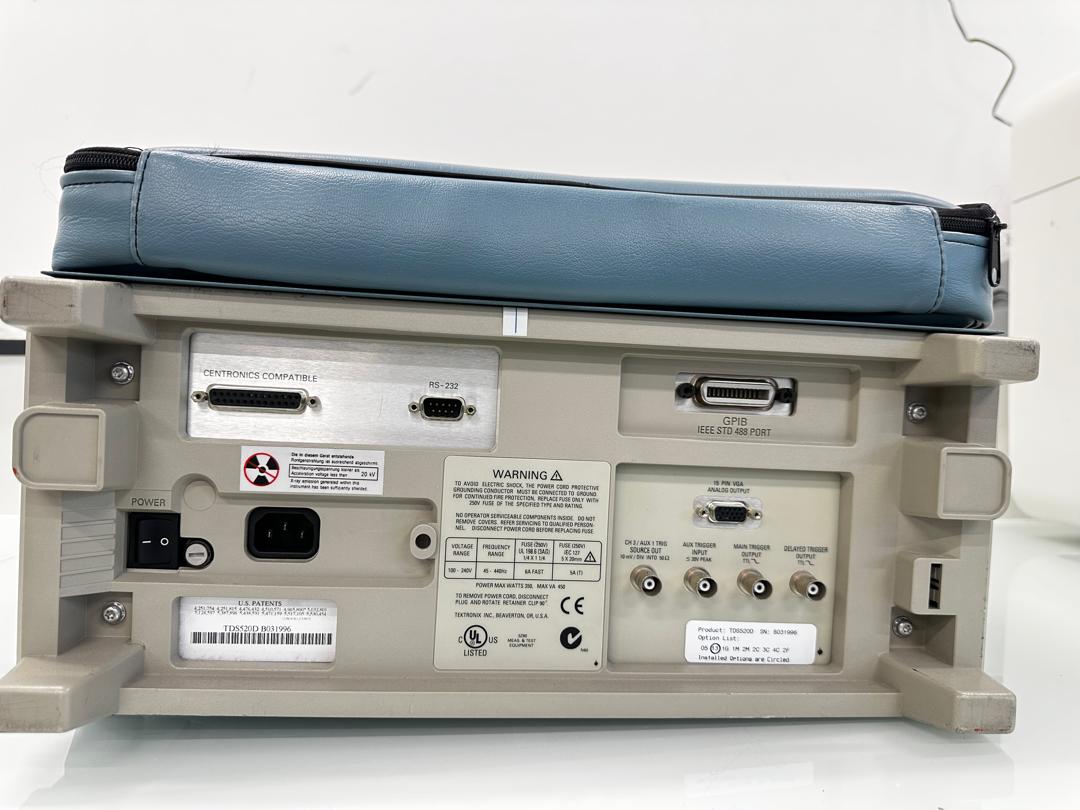

- Ports vers périphériques Interface GPIB
- Mémoires de test : 10 motifs
- Stockage de données Novram : Oui
- Type de stockage : Disque à puce (FDD)
- Langage de programmation : Windows
Alimentation :
- Alimentation : Universelle (détection et commutation automatiques)
Dimensions :
- Largeur : 445 mm (17,51 po)
- Hauteur : 434 mm (17,08 po)
- Longueur : 193 mm (7,59 po)
- Poids : 14,1 kg (31,08 lb)
